EFK Stack 구성하기 (with Atlassian)

EFK 스택이란?

https://www.researchgate.net/figure/EFK-stack-on-Kubernetes_fig4_384455176

EFK 스택은 Kubernetes에서 널리 사용되는 로깅 시스템으로, Elasticsearch, Fluentd, Kibana로 구성됩니다.

• Fluentd: 다양한 소스에서 로그 데이터를 수집·집계한 후 여러 대상으로 전송하는 오픈소스 로그 프로세서입니다.
• Elasticsearch: 대용량 데이터를 빠르게 검색·분석할 수 있는 분산형 검색 및 분석 엔진입니다.
• Kibana: Elasticsearch에 저장된 데이터를 검색하고 시각화할 수 있는 오픈소스 대시보드 도구입니다.









ECK 설치

ECK Operator

ECK Operator는 Kubernetes에서 Elasticsearch, Kibana, APM Server 등의 리소스를 생성하고 관리할 수 있도록 해주는 컨트롤러로, Elastic이 제공하는 Kubernetes Operator입니다.

• 저장소 추가 및 차트 다운로드

helm repo add elastic https://helm.elastic.co
helm repo update

helm pull elastic/eck-operator
tar xvf eck-operator-2.16.1.tgz





• 글로벌 설치
  • 기본 설치 모드이며 독립 실행형 YAML 매니페스트를 사용하여 ECK를 설치하는 것과 동일

helm install elastic-operator elastic/eck-operator -n elastic-system --create-namespace







ECK Stack

ECK Stack은 Elastic Stack(Elasticsearch, Kibana, APM Server 등)의 배포를 도와주는 Helm 차트이며, ECK Operator가 이를 관리합니다.
이 차트를 사용하기 전에 Elastic ECK Operator를 Kubernetes 클러스터에 설치해야 합니다.

• 현재 지원하는 리소스
  • Elasticsearch
  • Kibana
  • Elastic Agent
  • Fleet Server
  • Beats
  • Logstash
  • APM Server



• values 구성
  • 테스트를 위해 https 임시로 disable

eck-elasticsearch:
  enabled: true
  fullnameOverride: elasticsearch
  http:
    tls:
      selfSignedCertificate:
        disabled: true
  ingress:
    enabled: true
    annotations: {}
    className: nginx
    pathType: Prefix
    hosts:
      - host: es.hyun.com
        path: /
    tls:
      enabled: false

eck-kibana:
  enabled: true
  elasticsearchRef:
    name: elasticsearch
  http:
    tls:
      selfSignedCertificate:
        disabled: true
  ingress:
    enabled: true
    annotations: {}
    className: nginx
    pathType: Prefix
    hosts:
      - host: kibana.hyun.com
        path: /
    tls:
      enabled: false





• 설치

helm install elastic-stack elastic/eck-stack -n elastic-stack --create-namespace







접속 확인

• 비밀번호 확인 (operator에 의해 자동 생성됨)

# ES
 kubectl get secret elasticsearch-es-elastic-user -n elastic-stack -o go-template='{{.data.elastic | base64decode }}'

 # Kibana
 kubectl get secret elastic-stack-eck-kibana-kb-config -n elastic-stack -o jsonpath='{ .data.kibana\.yml }' | base64 --decode | grep -A1 encryptedSavedObjects



• ES



• Kibana









Atlassian 솔루션 Fluentd 사이드카 활성화

• values에 fluentd 활성화 추가
  • 내부 통신 사용 → es-http 서비스를 hostname으로 등록
  • es 8.x 버전부터 인증 필수
    → Jira 차트에 es ID/PW 변수 받는 값이 없어서 custom config로 구성
    (jira 차트는 es 7.x 기준)

fluentd:
  enabled: true
  customConfigFile: true
  fluentdCustomConfig:
    fluent.conf: |
      <source>
        @type http
        port 9880
        bind 0.0.0.0
      </source>
      <filter **>
        @type record_transformer
        <record>
          podname "#{ENV['POD_NAME']}"
          podnamespace "#{ENV['POD_NAMESPACE']}"
          podip "#{ENV['POD_IP']}"
          helmrelease "#{ENV['HELM_RELEASE_NAME']}"
        </record>
      </filter>
      <filter **>
        @type grep
        <exclude>
          key log
          pattern /Detected ES 8/
        </exclude>
      </filter>
      <filter **>
        @type stdout
      </filter>
      <match **>
        @type elasticsearch
        host elasticsearch-es-http.elastic-stack.svc
        user elastic
        password CHhC25w705a7vKIjz9OUh875
        logstash_format true
        logstash_prefix jira
      </match>









로그 수집 확인

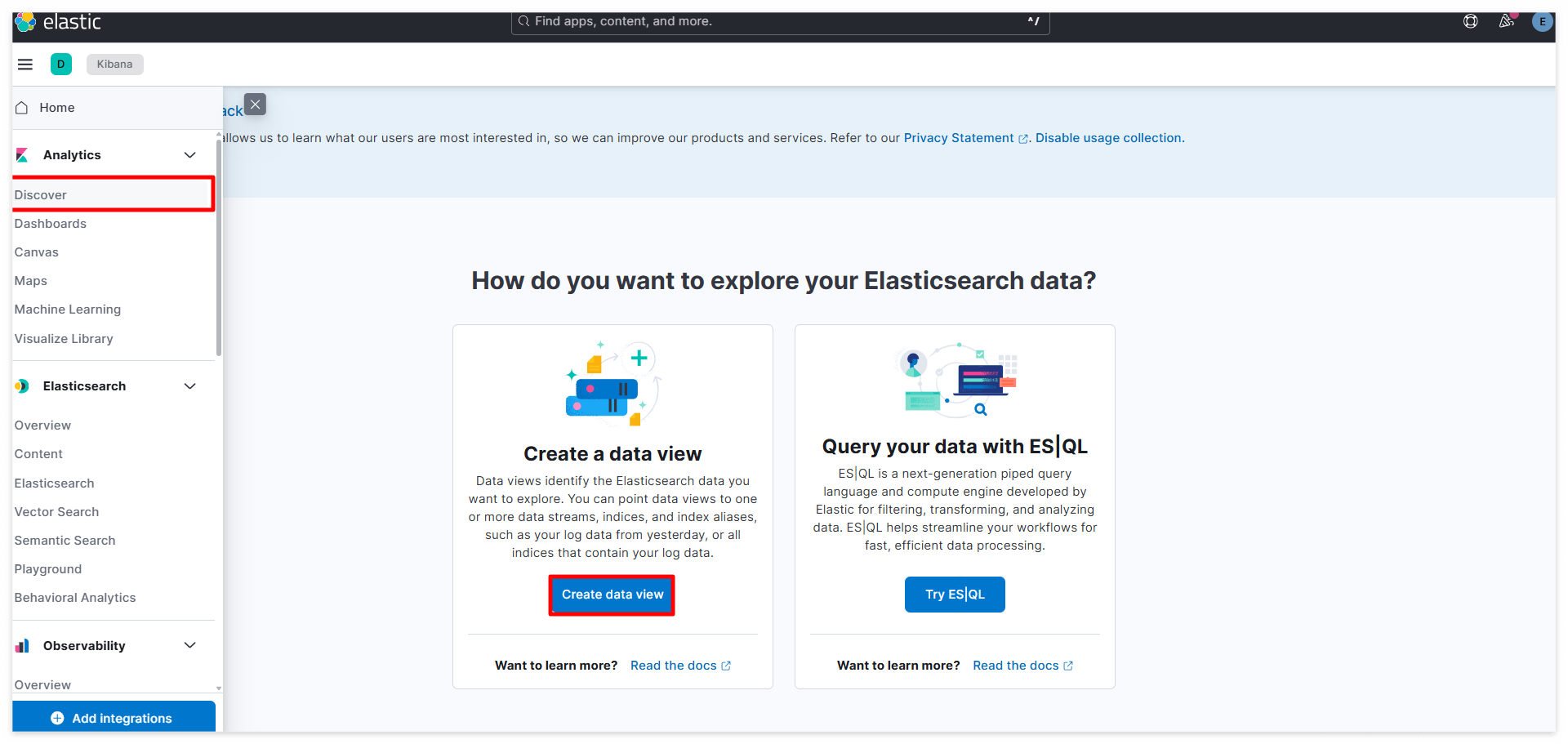

• Kibana 접속
  • Discover → View 생성









Reference

• https://www.elastic.co/guide/en/cloud-on-k8s/current/k8s-install-helm.html
• https://artifacthub.io/packages/helm/elastic/eck-stack
